РОТОРНЫЕ ДРОБИЛКИ

"TORNADO"

ДЛЯ ПОЛУЧЕНИЯ КУБОВИДНОГО ЩЕБНЯ

фракций 0-4, 4-8, 8-16, 16-32 мм итд.

из твёрдых и абразивных пород

БЕЗ ПОСРЕДНИКОВ. ОТ ПРОИЗВОДИТЕЛЯ.

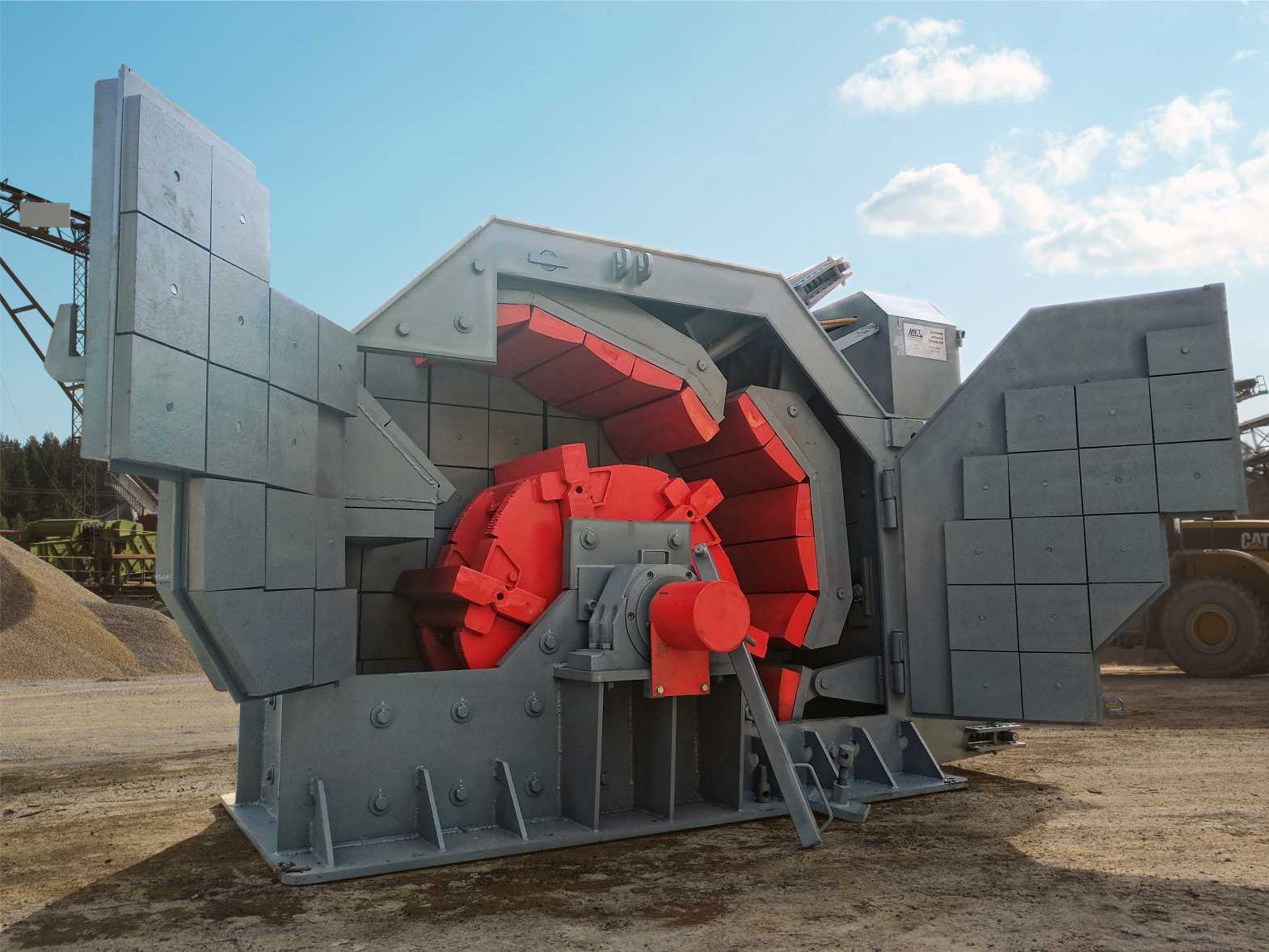

Роторная дробилка "TORNADO"

Роторные дробилки «TORNADO» (РФ/Бельгия) производства ООО "МКЗ №1"

предназначены для вторично-третичного дробления породы высокой и средней твердости.


  • Превосходят  конусные дробилки в эффективности, обеспечивая высокое качество товарных фракций материала и снижение его себестоимости.
  • Особенно выгодно дробилки «Торнадо» проявляют себя на твердых и абразивных породах (крепостью до 2000 единиц и с содержанием SiO2 до 95%), таких как: Гранит, Габбро-диорит, Базальт, Габбро-диабаз, Гранодиорит. Подходят для работы с  ПГС итд.

Технические характеристики

TORNADO-100

Производительность - до 100 т/ч

Мощность двигателя - 75 кВт

Входное отверстие - 480-740 мм

Макс. размер куска - 250 мм

Вес - 7.1 т

Количество бил - 4

TORNADO-150

Производительность - до 150 т/ч

Мощность двигателя - 132 кВт

Входное отверстие - 580-740 мм

Макс. размер куска - 300 мм

Вес - 12.7 т

Количество бил - 6

TORNADO-300

Производительность - до 300 т/ч

Мощность двигателя - 315 кВт

Входное отв-е - 580-1410 мм

Макс. размер куска - 300 мм

Вес - 21 т

Количество бил - 12


Видео: Получение кубовидного щебня.

Дробилки СМД-110, TORNADO-150, Вибропитатель, Грохоты ГИС

Видео: Дробилка TORNADO-100.

Обзор конструкции. Ротор, Расходные материалы, настройка.

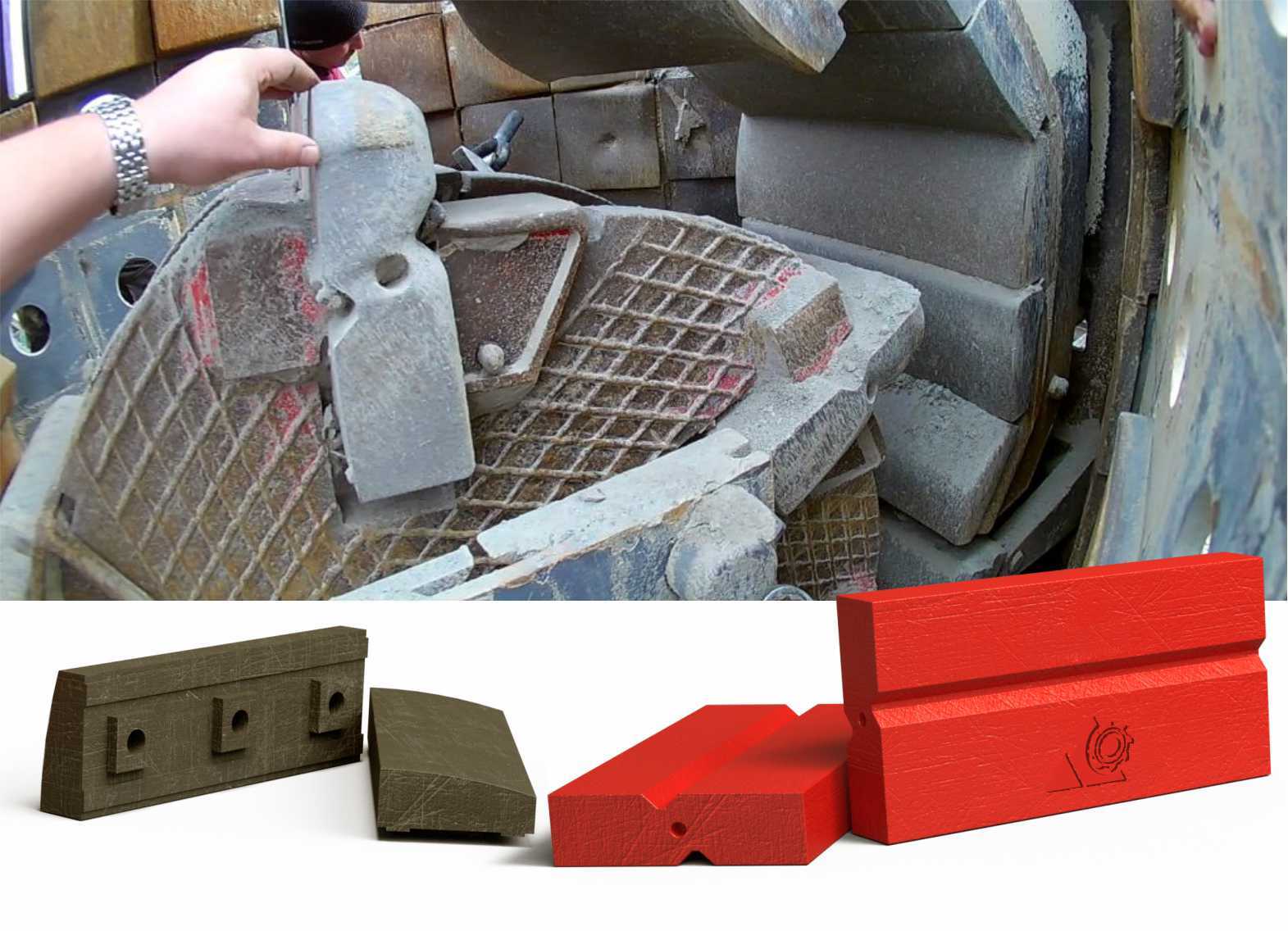

МАТЕРИАЛЫ БИЛ и ПЛИТ ДРОБИЛКИ ТОРНАДО

  • Била роторных дробилок TORNADO изготовлены в Бельгии из композитной металлокерамики XWIN. Опционально устанавливаются била из Хромистого чугуна (CrMo)
  • Дробящие плиты из Хромистого чугуна с дополнительными легирующими присадками. Литьё - Испания (CrMo).
  • Все поверхности рабочей полости роторной дробилки «Торнадо» зафутерованы износостойкими сталями типа HARDOX и MAGSTRONG.

На фото: Износ бил из металлокерамики XVIN за 2 месяца работы на граните


Особенности дробилок TORNADO

Особенности дробилок «Торнадо» для получения кубовидного щебня

Обеспечивают дробление любого камня крепостью до 2000 - 2100 единиц с содержанием SiO2 до 95%;

Массивный ротор дробилки Торнадо позволяет накапливать достаточно энергии для дробления камня высокой степени крепости. Проверено на таких породах как Гранит, Габбро-диорит, Габбро-диабаз и других высокотвёрдых материалах.

  • Ресурс бил до 1200 моточасов (на примере габбро-диорита крепостью 1200 и содержанием SiO2 до 50 %).
  •  Уникальная конструкция ротора, позволяющая переворачивать била 4 раза, вырабатыватя их до 70% износа.
  • Измельчение до 0 – 20, 0 – 40 мм за один проход.
  • Входной кусок - до 300 мм.
  • Низкий процент лещадности продукции (7 – 15 %).

Получить цены

Брони и плиты роторной дробилки TORNADO

Футеровка

Взаимозаменяемые брони (футеровка) из HARDOX H400. Меняйте местами износившиеся и не изношенные брони чтобы продлить срок их службы.

Дробящие плиты

Взаимозаменяемые дробящие плиты из литья CrMo (Испания). Меняйте местами износившиеся и не изношенные плиты чтобы продлить срок их службы.

Ударогосящие пружины

Каждая камера защищена от перегрузок ударогасящими пружинами, пропускающими недробимый материал в разгрузочный бункер дробилки

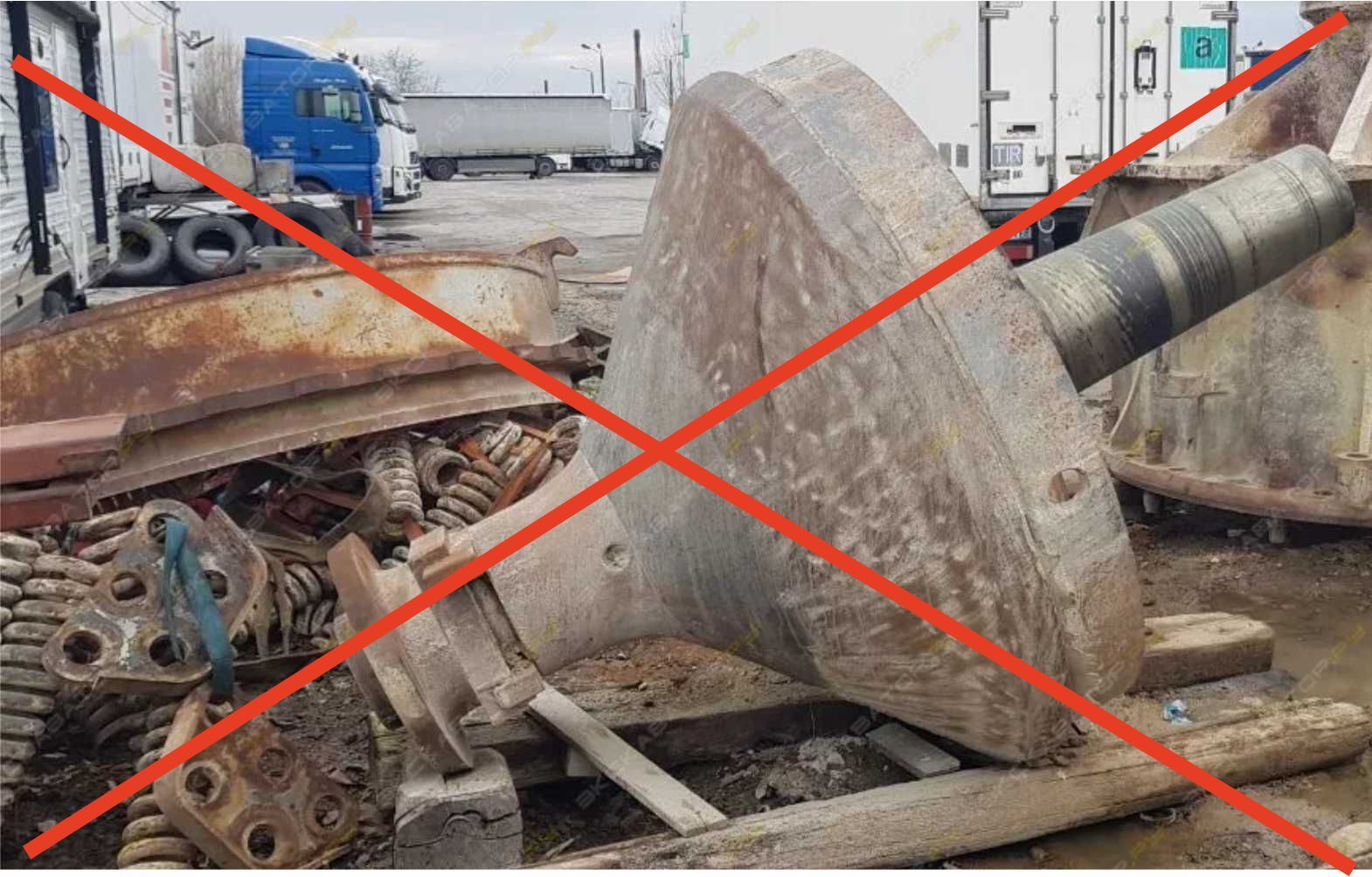

ПРЕИМУЩЕСТВА ТОРНАДО ПЕРЕДКОНУСНЫМИ ДРОБИЛКАМИ

  •  В отличие от конусных моделей дробилок, имеющих фиксированное расстояние между дробящими элементами, роторные дробилки "TORNADO" с системой последовательных дробильных камер имеют независимую гибкую настройку каждой камеры и увеличивают степень измельчения камня, сохраняя при этом приемлемый уровень отсева.

 Поэтому гранулометрическая кривая становится почти ровной.

  • Наши дробилки дают возможность максимального выпуска щебня фракции 5-20, либо другой товарной фракции по ТЗ заказчика.


Удобство эксплуатации и обслуживания

Четыре распашных двери обеспечивает легки доступ к ко всем внутренним поверхностям и делают замену расходных материалов быстрой и удобной.

Полная замена дробящих элементов у обученного механика займёт до 2 часов. Замена бил - 30 минут.

Гидравлическая система независимой регулировки каждой дробильной камеры делает настройку зазоров дробящих плит быстрой и удобной.

Результаты дробления

Дробилки "TORNADO" позволяют:

  • обеспечивать получение высококачественных материалов, как по фракционному составу, так и по содержанию зёрен кубовидной формы.
  • Работая на нашем оборудовании клиенты получают щебень стандартных, а так же нестандартных фракций с высоким показателем кубовидности. Таких как: 0-4, 4-8, 8-12, 12-16, 5-20, 20-40, 25-60, 20-70, 40-70, 10-15, 15-20 и пр.
  • Технологические особенности нашего оборудования позволят стабильно удерживать низкую лещадность готового продукта (6-15%).

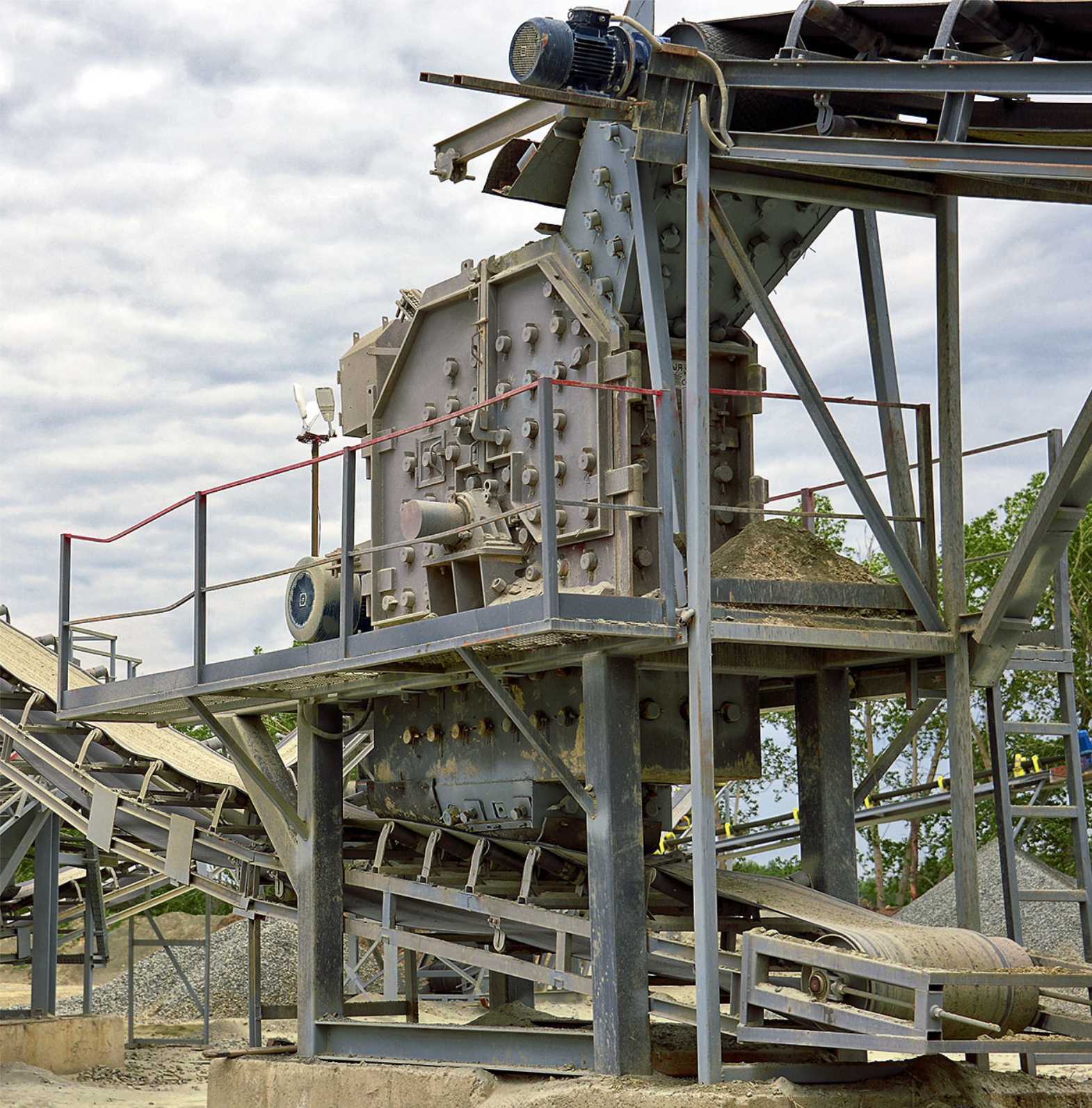

Роторные дробилки производства Миасского конвейерного завода №1 изготавливаются в стационарном и в полумобильном виде (на салазках).
